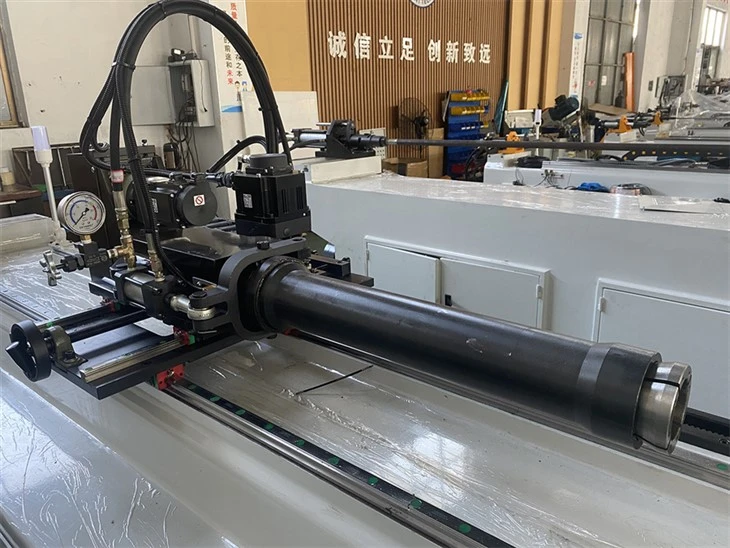

Šis modelis yra PLC kontroliuojamas visiškai automatinio vamzdžio lenkimas, kuris gali automatiškai sulenkti, automatiškai maitinti ir automatiškai pasukti vamzdį. Trijų ašių maitinimą ir besisukančias bei lenkimas yra kontroliuojamas servo variklių ir servo pavarų.

Taikomos medžiagos: plieniniai vamzdžiai, nerūdijančio plieno vamzdžiai, geležies vamzdžiai, aliuminio vamzdžiai, vario vamzdžiai, titano vamzdžiai, cinkuotos vamzdžiai ir kt.

Pramonės kompiuteris (IPC)
* Pramonės kompiuteris (IPC) jutiklinis ekranas „15inch“ siūlo lengvai prieigą prie automatinių ir rankinių veikimo režimų.
* Sistemos diagnostika ir kelios kalbos galimybės.
* Visiškai hidraulinis spaustuko užspaudimas ant spaustuko ir slėgis miršta.
* Įrengtas reguliuojamas greičio vožtuvas ant slėgio štampo užtikrina lenkimo sinchronizavimą.
* 3D modeliavimo funkcija ir brėžinio perdavimo funkcija.
* „WiFi Connet“ ir nuotolinis monitorius

Visos plieno perdirbimo dalys šilumos apdorojimas, streso pašalinimas. Padarykite mašiną ilgą laiką naudoti deformaciją. Gamindami mūsų vamzdžių lenkimo mašiną, naudokite tik garsius populiarius kokybės komponentus: Japan Mitsubishi servo, hidraulinės Vokietijos rexroth, elektros Prancūzijos Schneider, „Seal Ring Japan Nok“, CNC valdiklis „Siemens“ arba „Japan Mitsubishi“ ir pan.

product-472-378

• Visiškai hidraulinis judėjimas ant spaustuko štampo, slėgio štampas ir šerdis.

• Galima vamzdžio forma: apvalus, kvadratas, stačiakampis, ovalas, kieta juosta, kiti profiliai

• Galima vamzdžio medžiaga: plienas, nerūdijantis, aliuminis, titano žalvaris ir pan.

• Įrengtas Japonijos „Omron“ kodavimo įrenginiu užtikrina lenkimo tikslumą ir stabilumą.

Pastabos:

1. Nuolatinis dizaino tobulinimas, aukščiau pateiktos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

2. Norėdami rekomenduoti jums tinkamą modelį, naudodami naujausią specifikacijos detalę

Populiarus Žymos: „Auto Pipe Bender“, „China Auto Pipe Bender“ gamintojai, tiekėjai, gamykla

Techniniai parametrai

CNC techniniai parametrai
Modelis	Vienetas	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Maksimali lenkimo pajėgumas	Mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Apvalus vamzdis/nerūdijančio plieno vamzdis	Mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Kvadratinis vamzdis/metalas	Mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Maksimalus sulenkimo išorinis skersmuo Tvirtinimas (galima pritaikyti)	Mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Lenkimo spindulys	Mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Lenkimo spindulio diapazonas/ kvadratinis vamzdis	Mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Lenkimo kampo diapazonas	laipsnis	190	190	190	190	190	190	190	190	190	190	190	190
R1 ~ R2TWO-Layer R Maksimalus DFFERENCE R 1- R2	Mm	20	50	50	65	75	85	85	100	130	145	170	180
Maksimalus efektyvusis atstumas	Mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
„Workbench“ aukštis (pelėsių centras iki žemės aukštis)	Mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Pelėsio centro linijos aukštis	Mm	22	30	28	40	50	55	65	80	90	120	165	185
Lenkimo [DOB] greitis	Deg/sek	220	220	160	105	100	75	75	75	70	38	38	28
Lenkimas (DOB\|Sccuracy	laipsnis	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Maitinimas [DBB] greitis	mm/sek	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
Maitinimas (DBB] tikslumas	Mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
„Transter“ vamzdis\|POB) greitis	Deg/sek	300	300	300	200	200	200	200	200	200	90	90	90
„Transter“ vamzdis [POB] Tikslumas	Mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
HVDRAULIC SVSTem Variklis	kw	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Mašinos plotis	Mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Mašinos plotis	Mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Mašinos ilgis	Mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Mašinos svoris	Kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000
