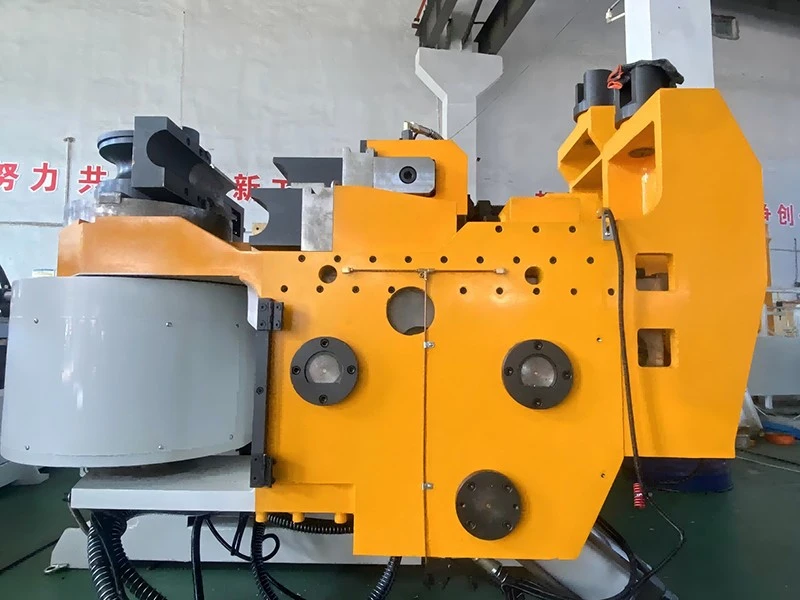

Sunkiųjų sienų vamzdžių lenkimas siūlo ekonomiškai įdomią mūsų CNC mašinų alternatyvą. Pavyzdžiui, jie puikiai tinka gaminti pavienius posūkius ir mažesnes serijas, skirtas naudoti laivų statyboje, jūrų pramonėje ir augalų statyboje. Jie yra ekonomiški nepakenkiant kokybei ar našumui. Šios mašinos, įrengtos specialiais įrankiais, gali būti naudojamos tiek plonų sienelių vamzdeliams sulenkti, kad atitiktų jūsų reikalavimus. Mašinos lengvai ir intuityviai valdomos per jutiklinį ekraną, todėl „Bend“ kampo pataisas galima tiesiogiai įgyvendinti.

Kaip ir mūsų visiškai automatinės CNC mašinos, mūsų yra sunkiųjų sienų vamzdžių lenkimas, pagrįstas ypač stabiliomis pagrindinėmis mašinomis, turinčiomis labai aukštą tvirtumo lygį. Tai leidžia jiems atlaikyti maksimalias lenkimo jėgas ir užtikrina pakankamai atsargų. Todėl galite būti tikri dėl tvaraus patikimumo ir pirmos klasės lenkimo rezultatų.

● Visiškai hidraulinis judėjimas ant spaustuko štampo, slėgio štampas ir šerdis.

● Galima vamzdžio forma: apvalus, kvadratas, stačiakampis, ovalas, kieta juosta, kiti profiliai

● Galima vamzdžių medžiaga: plienas, nerūdijantis, aliuminis, titano žalvaris ir pan.

● Įrengta Japonijos „Omron“ kodavimo įrenginiu užtikrina lenkimo tikslumą ir stabilumą.

Visos plieno perdirbimo dalys šilumos apdorojimas, streso pašalinimas. Padarykite mašiną ilgą laiką naudoti deformaciją. Gamindami mūsų vamzdžių lenkimo mašiną, naudokite tik garsius populiarius kokybės komponentus: Japan Mitsubishi servo, hidraulinės Vokietijos rexroth, elektros Prancūzijos Schneider, „Seal Ring Japan Nok“, CNC valdiklis „Siemens“ arba „Japan Mitsubishi“ ir pan.

Populiarus Žymos: Sunkių sienų vamzdžių lenkimas, Kinijos sunkiųjų sienų vamzdžių lenktynių gamintojai, tiekėjai, gamyklos

Techniniai parametrai

NC techniniai parametrai
Modelis	Vienetas	NC38	NC50	NC65	NC76	NC90	NC110	NC130	NC168	NC219	NC273
Maksimali lenkimo pajėgumas	Mm	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Apvalus vamzdis/nerūdijančio plieno vamzdis	Mm	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Kvadratinis vamzdis/metalas	Mm	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Lenkimo spindulys	Mm	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Lenkimo spindulio diapazonas/ kvadratinis vamzdis	Mm	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Lenkimo kampo diapazonas	laipsnis	190	190	190	190	190	190	190	190	190	190
Maksimalus efektyvusis atstumas	Mm	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
„Workbench“ aukštis (Pelėsių centras iki žemės aukštis)	Mm	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Pelėsio centro linijos aukštis	Mm	28	40	50	55	65	80	90	120	165	185
Lenkimo [DOB] greitis	Deg/sek	120	120	110	110	75	75	70	38	38	28
Lenkimas (DOB\|Sccuracy	laipsnis	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.40
HVDRAULIC SVSTem Variklis	kW	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Mašinos plotis	Mm	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Mašinos plotis	Mm	1300	1300	1400	1400	1500	2100	2100	2300	2300	2700
Mašinos ilgis	Mm	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Mašinos svoris	Kg	850	1600	2800	3000	6200	8200	11000	22000	33000	55000

*Ne standartiniai modeliai yra pritaikyti atsižvelgiant į klientų reikalavimus

*Duomenys yra skirti tik nuorodoms, o galutiniams techniniams parametrams taikomi techninė sutartis
